Conception de chaussées rigides à Strasbourg : expertise...

Q: Quel budget prévoir pour une étude de conception de chaussée rigide à Strasbourg ?

Le coût d'une étude géotechnique complète pour chaussée rigide dans l'Eurométropole se situe généralement entre 1 450 € et 5 510 €. Ce montant varie en fonction de la surface à couvrir, du nombre de sondages requis et des essais de laboratoire demandés. Un projet de voirie communale de 500 m² n'aura pas la même densité d'investigations qu'une plateforme logistique de 5 000 m² avec un trafic poids lourds intense.

Q: Pourquoi le drainage est-il si critique pour une chaussée rigide à Strasbourg ?

La plaine d'Alsace présente une nappe phréatique subaffleurante, souvent à moins de 1,50 m de profondeur dans des secteurs comme le Neudorf ou la Robertsau. Sans drainage efficace, l'eau remonte par capillarité dans la couche de forme et réduit considérablement sa portance, ce qui peut entraîner une fissuration prématurée du béton sous l'effet des charges roulantes.

Q: Quelle est la différence entre une chaussée rigide et une chaussée souple pour un projet strasbourgeois ?

La chaussée rigide en béton répartit les charges sur une grande surface grâce à sa rigidité en flexion, ce qui la rend idéale pour les zones de freinage intense ou les arrêts de bus du réseau CTS. La chaussée souple en enrobé, elle, transmet plus de contraintes verticales au support. Dans un sol limoneux sensible à l'eau comme on en trouve autour de l'Ill, la dalle béton offre une meilleure résistance aux déformations permanentes à long terme.

Q: Quelles sont les normes applicables pour une chaussée en béton en France ?

La norme NF P98-170 définit les spécifications des chaussées en béton de ciment. Le dimensionnement s'appuie sur le guide SETRA-LCPC de 2003, qui prend en compte le trafic cumulé, le module de réaction du sol et la résistance en flexion du béton. L'Eurocode 2 (NF EN 1992-1-1) régit le calcul des dallages industriels, tandis que la NF EN 206/CN encadre la formulation et la durabilité du béton face aux agressions environnementales locales.

Entre le quartier de la Krutenau, bâti sur d'anciens bras morts de l'Ill aux sols tourbeux, et le secteur du Port du Rhin posé sur les alluvions rhénanes graveleuses, concevoir une chaussée rigide à Strasbourg impose des choix radicalement différents. La nappe phréatique affleurante, caractéristique de la plaine d'Alsace, transforme chaque projet de dalle en un exercice d'équilibre hydraulique. L'équipe technique intervient en amont pour caractériser la portance du support, paramètre qui conditionne directement l'épaisseur du béton et le ferraillage. Sur des sols limoneux sensibles à l'eau, un essai Proctor en laboratoire permet de définir les conditions optimales de compactage de la couche de forme, tandis que la vérification de la densité in situ par densité au cône de sable assure que la plateforme atteint bien le module requis. Strasbourg, avec ses 290 000 habitants et son statut de capitale européenne, voit passer chaque jour des milliers de poids lourds sur ses axes logistiques : une conception robuste devient un enjeu de durabilité autant que de sécurité.

À Strasbourg, la nappe phréatique à moins de deux mètres fait du drainage un facteur de dimensionnement aussi critique que le trafic poids lourds.

Nos domaines de service

Méthodologie et portée

Sur un chantier de plateforme logistique près de la zone portuaire de Strasbourg, le maître d'ouvrage s'inquiétait de futures fissurations différentielles dans les dalles de 22 cm. Le diagnostic a révélé une hétérogénéité marquée entre les remblais sablo-graveleux du Rhin et une poche d'argile molle résiduelle non détectée lors du terrassement. La démarche adoptée combine une campagne de reconnaissance avec des sondages SPT pour évaluer la résistance en place et des essais de granulométrie pour vérifier la continuité du fuseau granulaire sous la couche de fondation. Les chaussées rigides strasbourgeoises doivent aussi composer avec le gel hivernal : l'indice de gel atmosphérique local dépasse parfois 200 °C·h, ce qui exige une attention particulière au choix des granulats non gélifs et au drainage périphérique. Le dimensionnement mécanique suit les principes du guide technique SETRA-LCPC, en intégrant le module de réaction du sol (k) déterminé par essai de plaque. Pour les voiries urbaines de l'Eurométropole, où les contraintes esthétiques rejoignent les exigences structurelles, la formulation du béton intègre souvent des fibres pour limiter la microfissuration de retrait.

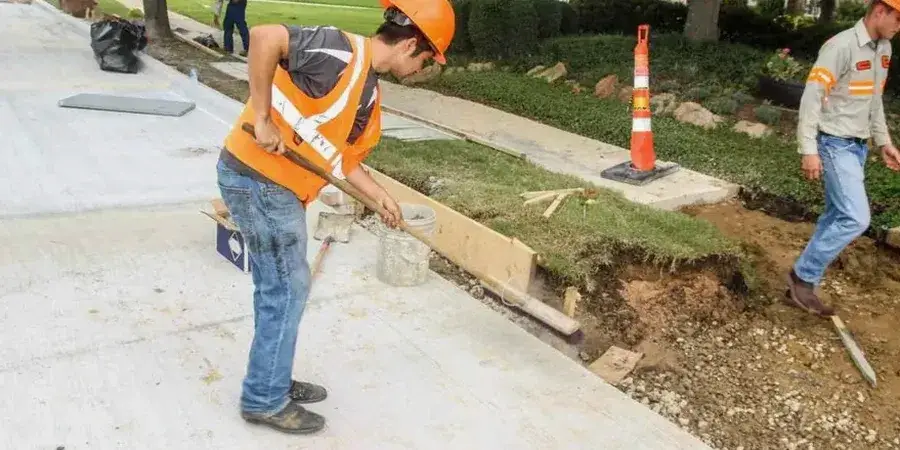

Conception de chaussées rigides à Strasbourg : expertise géotechnique pour dallages et voiries — Image technique — Strasbourg

Facteurs du sol local

La norme NF P98-170 pour les chaussées en béton de ciment et le guide SETRA de 2003 imposent des vérifications qui prennent tout leur sens dans le contexte hydrologique strasbourgeois. Omettre une étude géotechnique sous une dalle rigide expose à des pathologies coûteuses : le poinçonnement progressif de la couche de forme saturée peut fissurer le béton en moins de trois cycles hiver-printemps. Le gradient thermique entre la face supérieure exposée au soleil alsacien et la base maintenue au frais par la nappe génère des contraintes de tuilage que seul un ferraillage adapté et des joints de retrait-fléchissement bien dimensionnés peuvent contenir. À Strasbourg, le risque de remontées capillaires dans les limons loessiques des collines de Hausbergen oblige à prévoir une couche drainante ou un géotextile anticontaminant sous la couche de forme. L'agressivité chimique des eaux souterraines, parfois chargées en sulfates dans les anciennes zones industrielles de la Meinau, impose l'emploi de ciments résistants aux sulfates (SR) pour garantir la durabilité de l'ouvrage.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes techniques en vigueur

NF P98-170 (Chaussées en béton de ciment), Guide technique SETRA-LCPC (Conception et dimensionnement des structures de chaussées, 2003), NF P94-117 (Essai de plaque pour module k), NF EN 206/CN (Béton : spécification, performance, production et conformité), Eurocode 2 – NF EN 1992-1-1 (Calcul des structures en béton)

Valeurs typiques

Paramètre	Valeur typique
Module de réaction du sol (k)	Déterminé par essai de plaque (NF P94-117)
Épaisseur minimale dalle non armée	15 à 20 cm selon trafic (classe T5 à T0)
Résistance caractéristique béton	C30/37 minimum pour voiries lourdes
Indice CBR visé couche de forme	≥ 30 après compactage
Ouverture de fissure admissible	< 0,3 mm en environnement agressif (sels de déverglaçage)
Tolérance de planéité	± 5 mm sous règle de 3 m (NF P98-170)
Profondeur de gel de référence	50 cm dans la région strasbourgeoise
Densité Proctor Normal	≥ 95 % OPN en couche de forme

Consultations fréquentes

Quel budget prévoir pour une étude de conception de chaussée rigide à Strasbourg ?

Le coût d'une étude géotechnique complète pour chaussée rigide dans l'Eurométropole se situe généralement entre 1 450 € et 5 510 €. Ce montant varie en fonction de la surface à couvrir, du nombre de sondages requis et des essais de laboratoire demandés. Un projet de voirie communale de 500 m² n'aura pas la même densité d'investigations qu'une plateforme logistique de 5 000 m² avec un trafic poids lourds intense.

Pourquoi le drainage est-il si critique pour une chaussée rigide à Strasbourg ?

La plaine d'Alsace présente une nappe phréatique subaffleurante, souvent à moins de 1,50 m de profondeur dans des secteurs comme le Neudorf ou la Robertsau. Sans drainage efficace, l'eau remonte par capillarité dans la couche de forme et réduit considérablement sa portance, ce qui peut entraîner une fissuration prématurée du béton sous l'effet des charges roulantes.

Quelle est la différence entre une chaussée rigide et une chaussée souple pour un projet strasbourgeois ?

La chaussée rigide en béton répartit les charges sur une grande surface grâce à sa rigidité en flexion, ce qui la rend idéale pour les zones de freinage intense ou les arrêts de bus du réseau CTS. La chaussée souple en enrobé, elle, transmet plus de contraintes verticales au support. Dans un sol limoneux sensible à l'eau comme on en trouve autour de l'Ill, la dalle béton offre une meilleure résistance aux déformations permanentes à long terme.

Quelles sont les normes applicables pour une chaussée en béton en France ?

La norme NF P98-170 définit les spécifications des chaussées en béton de ciment. Le dimensionnement s'appuie sur le guide SETRA-LCPC de 2003, qui prend en compte le trafic cumulé, le module de réaction du sol et la résistance en flexion du béton. L'Eurocode 2 (NF EN 1992-1-1) régit le calcul des dallages industriels, tandis que la NF EN 206/CN encadre la formulation et la durabilité du béton face aux agressions environnementales locales.
